Kontrola jakości barwy odgrywa kluczową rolę w wielu gałęziach przemysłu. W produkcji tworzyw sztucznych, farb, lakierów, tekstyliów, kosmetyków czy opakowań nawet niewielkie odchylenia kolorystyczne mogą prowadzić do reklamacji, strat materiałowych i problemów z powtarzalnością produkcji.
Dlatego coraz więcej firm wykorzystuje urządzenia do obiektywnego pomiaru koloru. Najczęściej są to kolorymetry lub spektrofotometry. Choć oba rozwiązania służą do oceny barwy, różnią się zakresem możliwości oraz dokładnością.

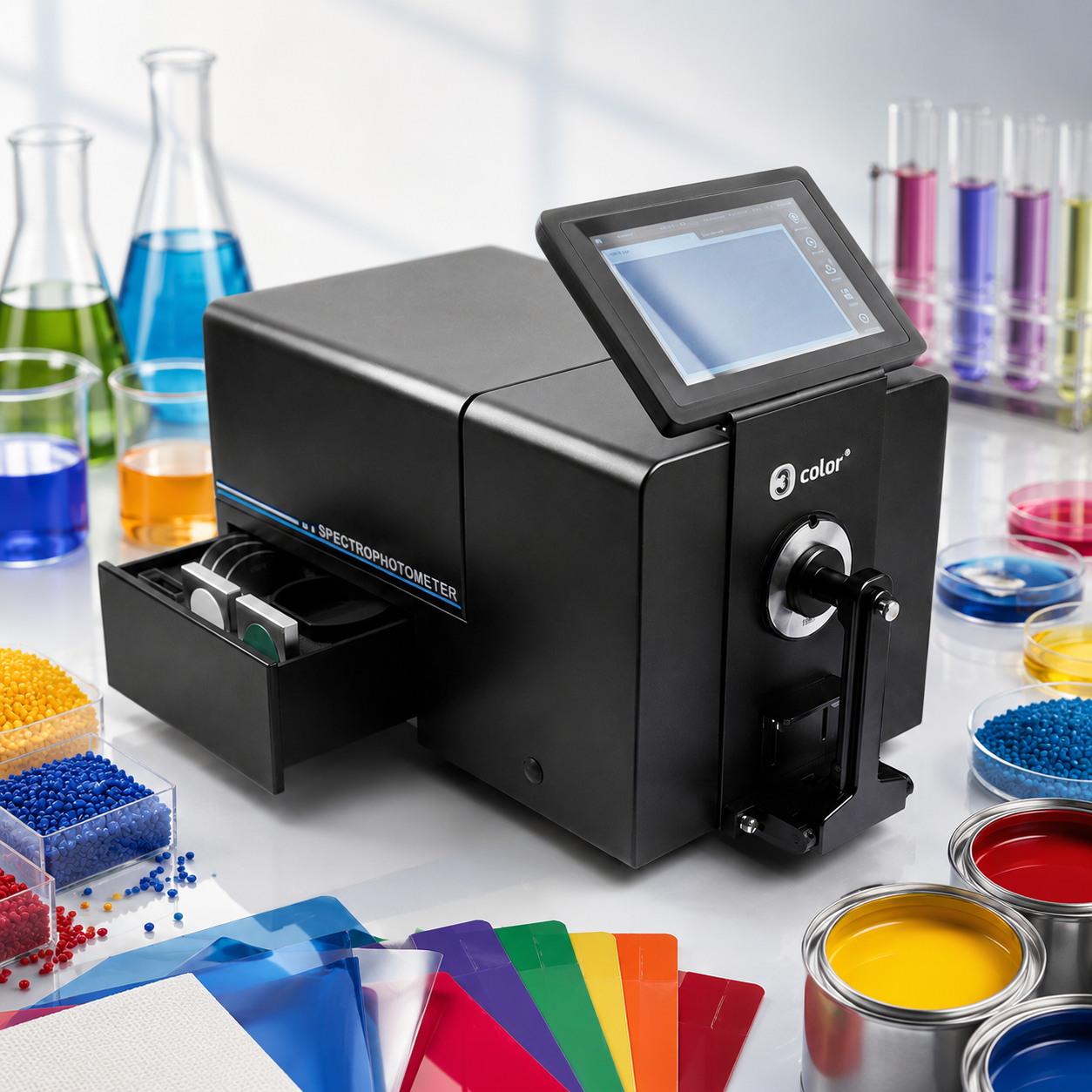

Czym jest spektrofotometr?
Spektrofotometr to urządzenie pomiarowe służące do precyzyjnej analizy koloru poprzez pomiar ilości światła odbitego od próbki lub przechodzącego przez próbkę, wykonywanego dla poszczególnych długości fal światła widzialnego.
W przeciwieństwie do oceny wizualnej pomiar spektrofotometryczny jest:
- obiektywny,
- powtarzalny,
- niezależny od operatora,
- zgodny z międzynarodowymi normami jakości.
Dzięki temu możliwe jest porównywanie wyników pomiarów pomiędzy różnymi zakładami produkcyjnymi, laboratoriami i dostawcami na całym świecie.
Jak działa spektrofotometr?
Podczas pomiaru próbka jest oświetlana źródłem światła o możliwie szerokim spektrum długości fali. Następnie urządzenie analizuje ilość światła odbitego lub przechodzącego dla wielu długości fal w zakresie światła widzialnego, mnożąc uzyskane wyniki intensywności przez krzywą spektralnego rozkładu mocy wybranego iluminantu (wzorcowego źródła światła). W ten sposób uzyskujemy wyniki porównywalne między instrumentami pomiarowymi. Uzyskujemy efekt "oświetlenia" próbki identycznym źródłem światła przez różne spektrofotometry.
Proces pomiarowy obejmuje:
- Oświetlenie próbki.
- Rejestrację światła odbitego lub przechodzącego.
- Analizę widma odbicia lub transmisji.
- Obliczenie współrzędnych koloru.
- Porównanie wyniku ze wzorcem.
Na podstawie uzyskanych danych spektrofotometr wyznacza między innymi:
- współrzędne CIE Lab, w tym: jasność L*, składowe chromatyczne a* i b*,
- różnicę koloru ΔE,
- białość,
- żółtość,
- siłę barwienia.
Dlaczego ocena wzrokowa nie wystarcza?
Ludzkie oko jest bardzo dobrym, ale jednocześnie bardzo subiektywnym narzędziem oceny koloru.
Na postrzeganie barwy wpływają między innymi:
- rodzaj oświetlenia,
- zmęczenie wzroku,
- doświadczenie operatora,
- kolor otoczenia,
- połysk powierzchni.
Ten sam detal może wyglądać inaczej w świetle dziennym, LED lub pod oświetleniem sklepowym.
Spektrofotometr eliminuje ten problem, dostarczając jednoznacznych wyników liczbowych.
Kolorymetr a spektrofotometr – jaka jest różnica?
To jedno z najczęściej zadawanych pytań podczas wyboru urządzenia do kontroli jakości barwy.

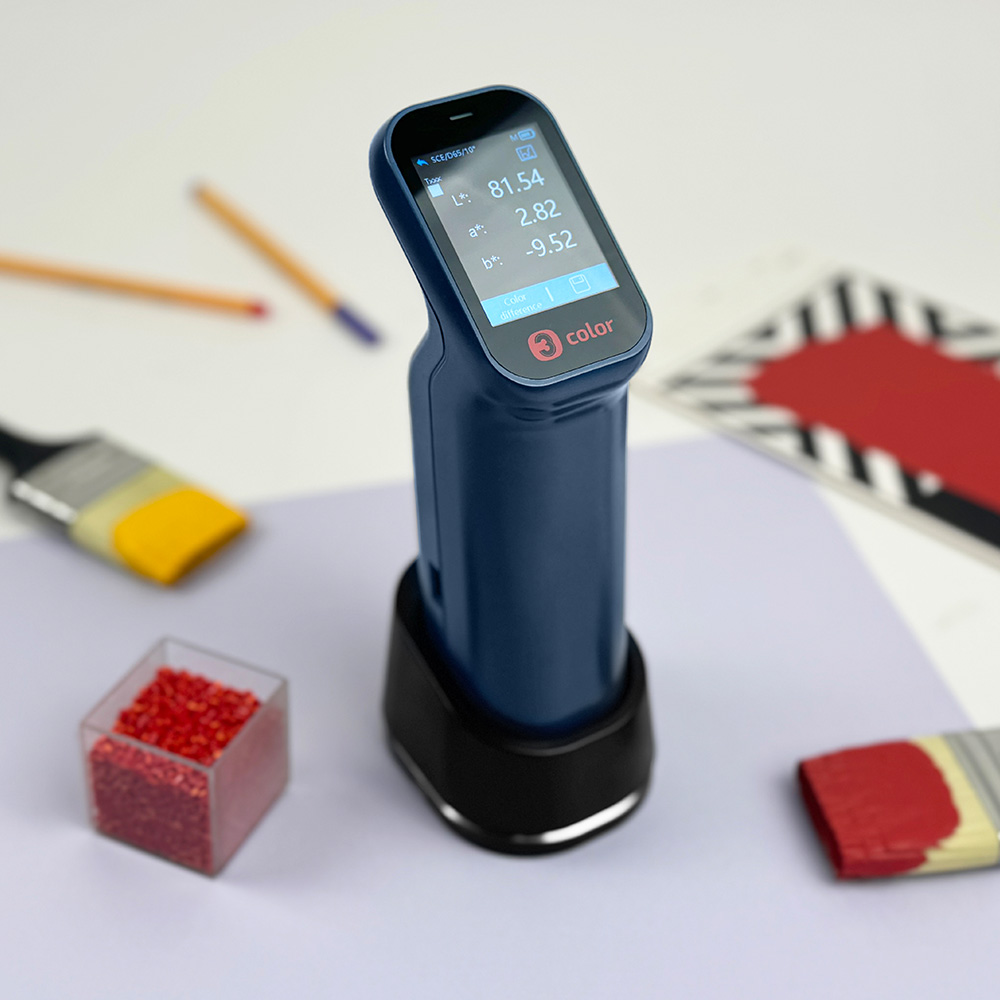

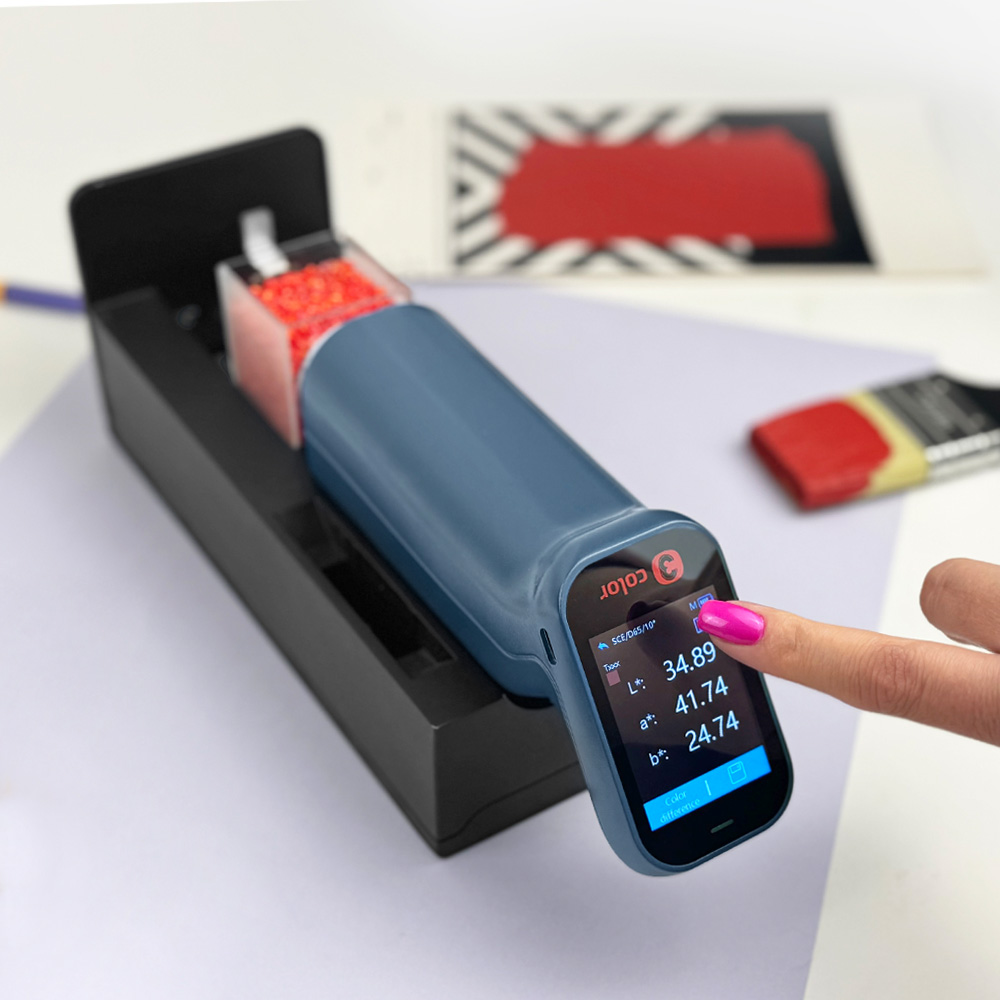

Kolorymetr
Kolorymetr najczęściej wykorzystuje zestaw filtrów imitujących sposób postrzegania kolorów przez ludzkie oko. Na tej podstawie wyznacza współrzędne koloru.
Zalety kolorymetru:
- prostota obsługi,
- szybki pomiar,
- niższa cena,
- niewielkie rozmiary.
Ograniczenia:
- brak pełnej informacji spektralnej,
- mniejsza dokładność,
- ograniczone możliwości analizy problemów kolorystycznych,
- brak możliwości zaawansowanej analizy metamerii.

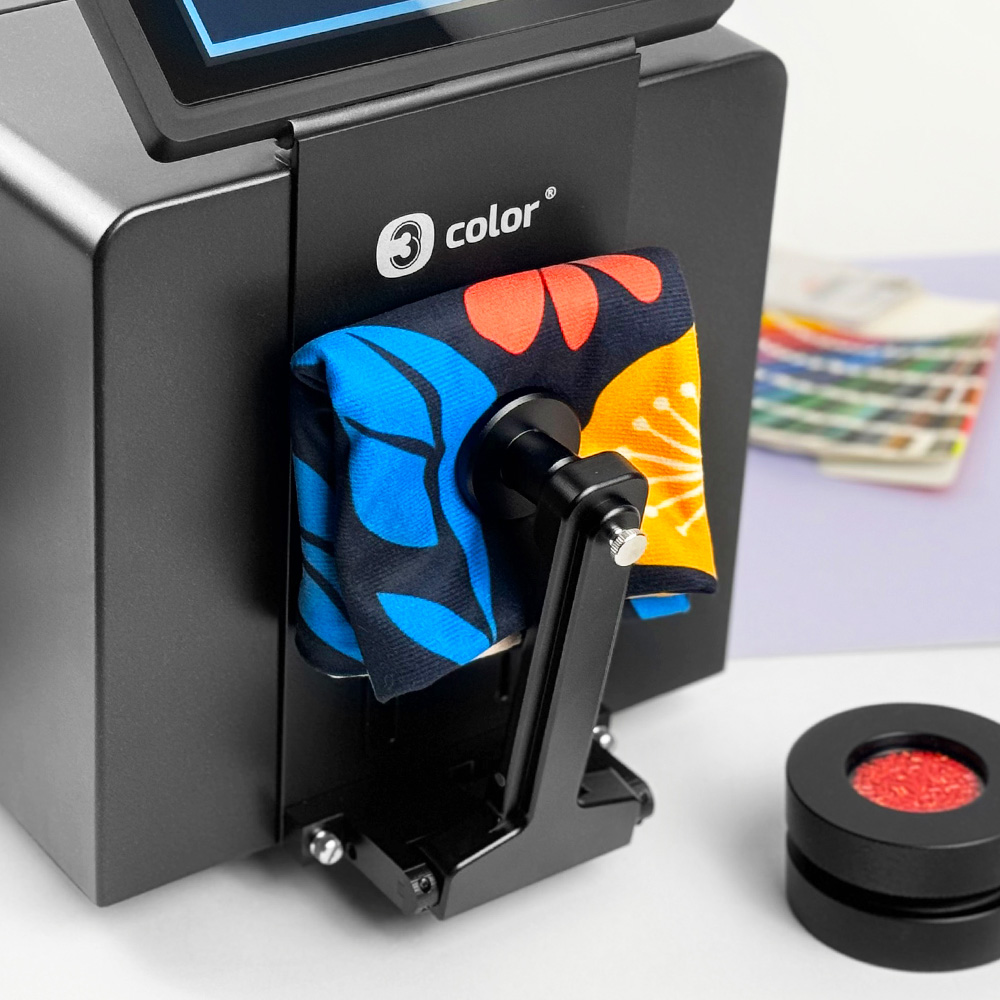

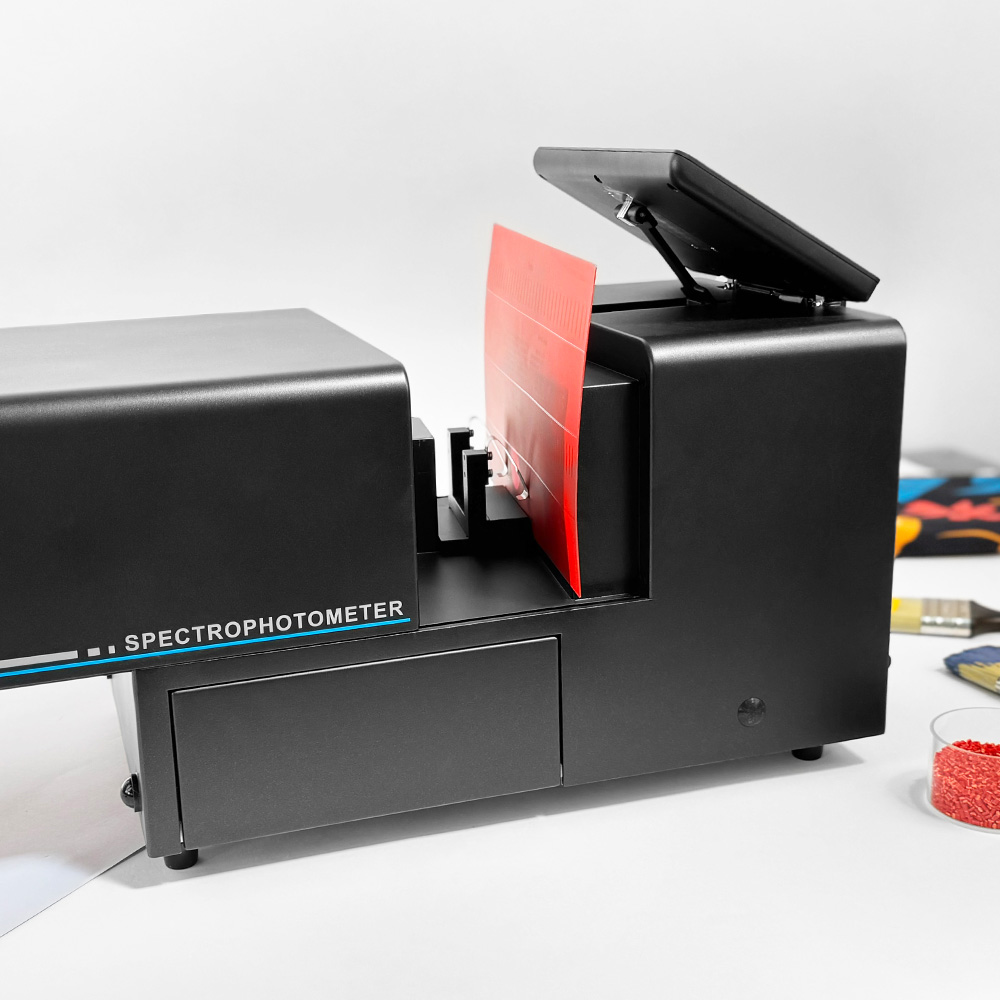

Spektrofotometr
Spektrofotometr analizuje pełne widmo odbicia światła.
Dzięki temu zapewnia:
- większą dokładność,
- wyższą powtarzalność,
- możliwość wymiany danych pomiędzy zakładami produkcyjnymi,
- analizę metamerii,
- możliwość tworzenia receptur kolorystycznych,
- pełną dokumentację parametrów koloru.
Z tego powodu spektrofotometry są standardem w nowoczesnych laboratoriach kontroli jakości.
Czym jest metameria?
Metameria to zjawisko, w którym dwa materiały wyglądają identycznie pod jednym źródłem światła, ale różnią się kolorem przy innym oświetleniu. Przykładowo: • element plastikowy, • lakierowana obudowa, • nadruk na etykiecie, mogą wyglądać identycznie w hali produkcyjnej, lecz po dostarczeniu do klienta różnić się odcieniem.
Kolorymetr
Zazwyczaj nie pozwala wykryć zjawiska metametrii. Ryzyko problemów związanych z różną interpretacją barw.
Spektrofotometr
Dzięki analizie pełnego widma odbicia umożliwia ocenę ryzyka wystąpienia metamerii jeszcze przed wysłaniem produktu do klienta.
Kiedy wybrać spektrofotometr?
Spektrofotometr warto wybrać, gdy:
- kolor produktu ma kluczowe znaczenie,
- wymagana jest wysoka powtarzalność produkcji,
- konieczna jest analiza metamerii,
- klient wymaga raportów pomiarowych,
- prowadzona jest recepturacja kolorów,
- współpraca obejmuje wielu dostawców i zakłady produkcyjne.
Kiedy wystarczy kolorymetr?
- kontrolowane są proste procesy produkcyjne,
- kolor nie jest krytycznym parametrem jakości,
- firma nie wymienia danych spektralnych z klientami,
- budżet inwestycyjny jest ograniczony.
Podsumowanie
Kolorymetr i spektrofotometr służą do obiektywnego pomiaru koloru, jednak oferują różny poziom dokładności i zakres informacji.
Kolorymetr jest rozwiązaniem ekonomicznym i prostym w obsłudze. Spektrofotometr zapewnia pełną analizę barwy, większą dokładność pomiaru oraz możliwość wykrywania zjawisk niewidocznych podczas oceny wizualnej.
W większości nowoczesnych zastosowań przemysłowych spektrofotometr pozostaje najbardziej uniwersalnym i przyszłościowym narzędziem kontroli jakości koloru.
Q&A - Pytania i odpowiedzi
1. Co oznacza ΔE i jaka wartość jest akceptowalna?
Jednym z najważniejszych parametrów wykorzystywanych podczas kontroli jakości koloru jest ΔE (Delta E). Wartość ta określa różnicę pomiędzy kolorem wzorcowym a kolorem zmierzonym.
Im niższa wartość ΔE, tym mniejsza różnica kolorystyczna pomiędzy porównywanymi próbkami.
W praktyce:
|
ΔE |
Interpretacja |
|
< 0,5 |
Różnica praktycznie niewidoczna |
|
0,5 – 1,0 |
Widoczna jedynie dla doświadczonego obserwatora |
|
1,0 – 2,0 |
Niewielka różnica zauważalna przy porównaniu |
|
2,0 – 3,0 |
Wyraźnie widoczna różnica |
|
> 3,0 |
Istotna niezgodność kolorystyczna |
Akceptowalne wartości ΔE zależą od branży i wymagań klienta.
Przykładowo:
- przemysł motoryzacyjny: często ΔE ≤ 1,0,
- kosmetyka: ΔE ≤ 1,5,
- tworzywa sztuczne: ΔE ≤ 2,0,
- opakowania i druk: zazwyczaj ΔE ≤ 2,0–3,0.
Nowoczesne spektrofotometry automatycznie obliczają ΔE zgodnie z najczęściej stosowanymi formułami, takimi jak CIE76, CIE94 czy CIEDE2000.
2. Geometria pomiarowa d/8° czy 45°/0° – co wybrać?
Jednym z kluczowych parametrów przy wyborze spektrofotometru jest geometria pomiarowa.
Geometria sferyczna d/8°
W urządzeniach typu d/8° próbka jest oświetlana wewnątrz kuli całkującej, co pozwala na równomierne rozproszenie światła.
Zalety:
- wysoka powtarzalność pomiaru,
- ograniczony wpływ struktury powierzchni,
- możliwość pomiaru SCI i SCE,
- idealna do tworzyw sztucznych, farb i lakierów.
Najczęściej stosowana w laboratoriach kontroli jakości i działach R&D.
3. Geometria 45°/0°
Próbka jest oświetlana pod kątem 45°, a detektor obserwuje ją pod kątem 0°.
Zalety:
- bardzo dobra korelacja z percepcją ludzkiego oka,
- szerokie zastosowanie w poligrafii,
- skuteczna kontrola wydruków i opakowań.
Najczęściej wykorzystywana w branży drukarskiej oraz opakowaniowej.
4. Która geometria jest lepsza?
Nie istnieje rozwiązanie uniwersalne.
Dla większości zastosowań przemysłowych związanych z:
- tworzywami sztucznymi,
- lakierami,
- farbami,
- kosmetykami,
najczęściej rekomendowane są spektrofotometry d/8°.

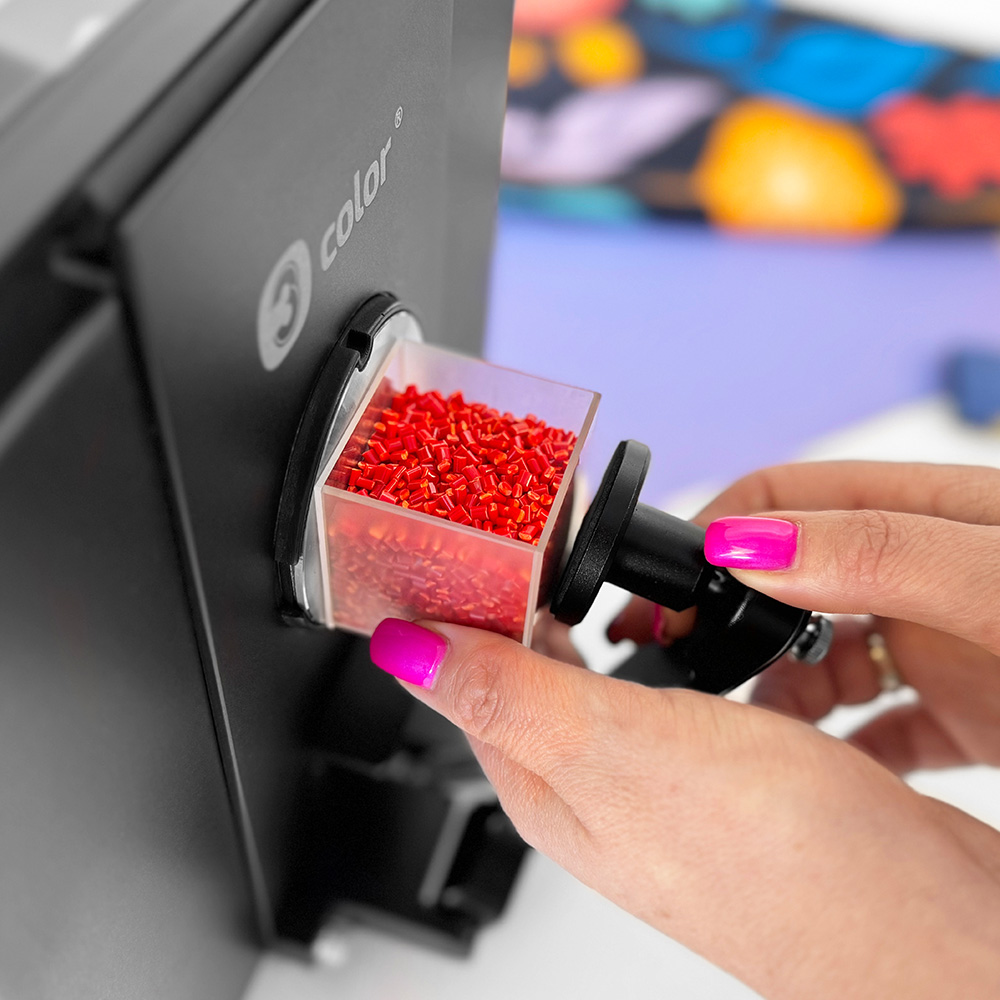

6. Jak wybrać spektrofotometr do tworzyw sztucznych?
Branża tworzyw sztucznych stawia szczególnie wysokie wymagania w zakresie kontroli koloru.
Przy wyborze urządzenia warto zwrócić uwagę na:
Możliwość pomiaru SCI/SCE
Tryb SCI (Specular Component Included) pozwala analizować sam kolor materiału niezależnie od połysku.
Tryb SCE (Specular Component Excluded) uwzględnia sposób postrzegania powierzchni przez użytkownika końcowego.
Dzięki temu możliwa jest jednoczesna ocena koloru i wyglądu powierzchni.
Wielkość apertury pomiarowej
W przypadku małych detali wtryskowych istotna jest możliwość stosowania małych pól pomiarowych.
Powtarzalność pomiarów
W produkcji seryjnej nawet niewielkie różnice pomiędzy kolejnymi pomiarami mogą prowadzić do błędnych decyzji produkcyjnych.
Dlatego warto wybierać urządzenia o wysokiej stabilności i powtarzalności.
Integracja z oprogramowaniem
Nowoczesne spektrofotometry umożliwiają:
- archiwizację wyników,
- tworzenie raportów jakościowych,
- monitorowanie trendów produkcyjnych,
- wymianę danych pomiędzy zakładami.
Dla producentów tworzyw sztucznych jest to często równie ważne jak sam pomiar.
7. Najczęstsze błędy podczas pomiaru koloru
Nawet najlepszy spektrofotometr nie zapewni wiarygodnych wyników, jeśli pomiar wykonywany jest nieprawidłowo.
- Brak regularnej kalibracji
Każde urządzenie powinno być kalibrowane zgodnie z zaleceniami producenta. Pomijanie tego etapu może prowadzić do systematycznych błędów pomiarowych. - Zabrudzenie próbki
Kurz, odciski palców czy pozostałości produkcyjne mogą znacząco wpływać na wynik pomiaru. Przed pomiarem powierzchnia powinna być czysta i sucha. - Pomiar w różnych miejscach próbki
Wiele materiałów nie jest idealnie jednorodnych kolorystycznie. Dlatego zaleca się wykonywanie kilku pomiarów i analizę wartości średniej. - Nieprawidłowy dobór geometrii pomiarowej
Użycie niewłaściwego typu urządzenia może prowadzić do rozbieżności pomiędzy oceną wizualną a wynikiem pomiaru. - Ignorowanie metamerii
Materiał zaakceptowany pod jednym źródłem światła może zostać odrzucony przez klienta w innych warunkach oświetleniowych. Dlatego w zastosowaniach wymagających wysokiej zgodności kolorystycznej warto analizować także wpływ różnych iluminantów.
Wnioski
Kontrola jakości koloru nie polega wyłącznie na zmierzeniu wartości Lab czy ΔE. Kluczowe znaczenie ma właściwy dobór urządzenia, odpowiednia geometria pomiarowa oraz poprawna interpretacja wyników.
Dla większości nowoczesnych zastosowań przemysłowych spektrofotometr zapewnia najwyższą dokładność, możliwość analizy metamerii oraz pełną dokumentację parametrów kolorystycznych. Dzięki temu firmy mogą ograniczyć liczbę reklamacji, poprawić powtarzalność produkcji i skuteczniej zarządzać jakością barwy w całym procesie produkcyjnym.
